Stahllexikon
1.2436 X 210 CrW 12
AISI D6
C | Si | Mn | Cr | W | |
---|---|---|---|---|---|
max. | 2,3 | 0,4 | 0,6 | 13,0 | 0,8 |
min. | 2,0 | 0,1 | 0,3 | 11,0 | 0,6 |
Kaltarbeitswerkzeugstahl zur Herstellung von Schnitt-, Biege-, Press- und Prägewerkzeugen, Stempeln, Abkantschienen und Messern.
Aufgrund des hohen Kohlenstoffgehaltes eignet sich 1.2436 besonders gut für verschleißfeste Anwendungen.
Es handelt sich bei 1.2436 um einen ledeburitischen 12%igen Chromstahl, der noch mit einfachen Mitteln zu härten ist.
Die mechanische Bearbeitbarkeit ist im Allgemeinen problemlos, verbesserte Bearbeitbarkeit in gehärtetem Zustand bieten 1.2379 und vor allem TENASTEEL sowie Daido DCMX.
Diesen Werkstoff erhalten Sie bei uns als Präzisionsflachstahl (Standard- und Sonderabmessungen) und als Rohmaterialzuschnitt.
1.2436 erhalten Sie bei uns auch individuell nach Ihren Angaben als fertig bearbeitetes Zeichnungsteil.

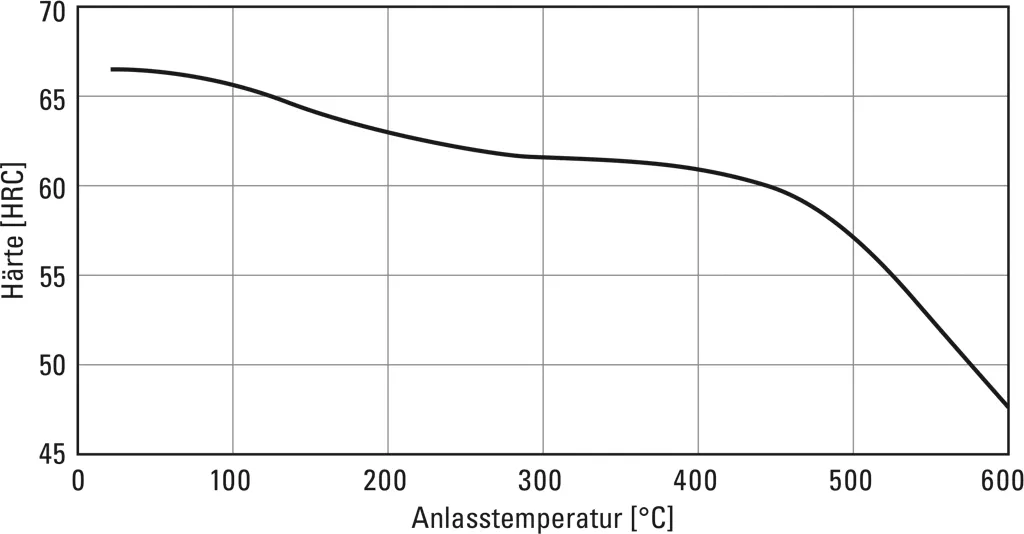

Anlaßschaubild

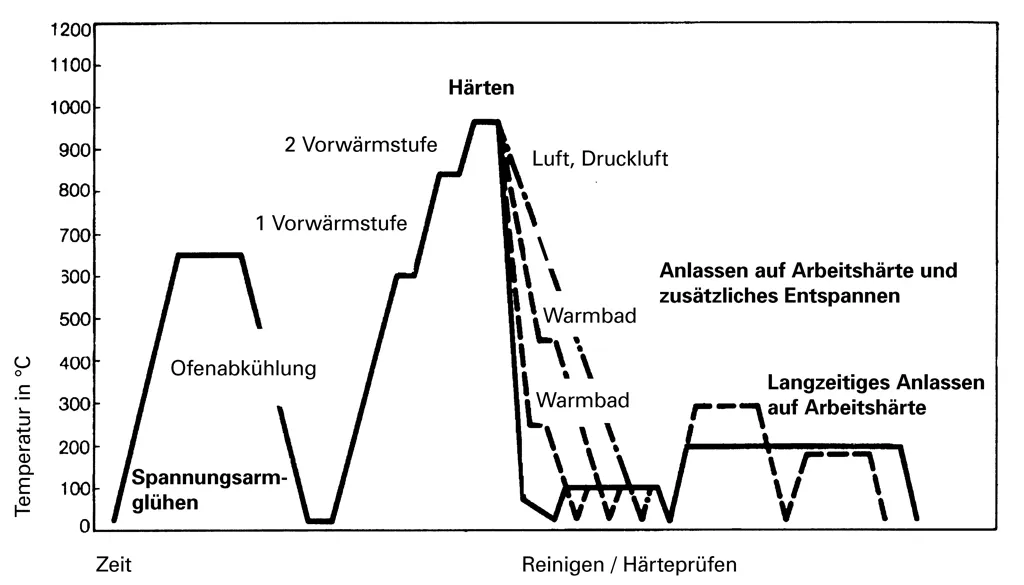

Härtetemperatur: 950°C, Probequerschnitt: Vkt. 20 mmWärmebehandlungsschema

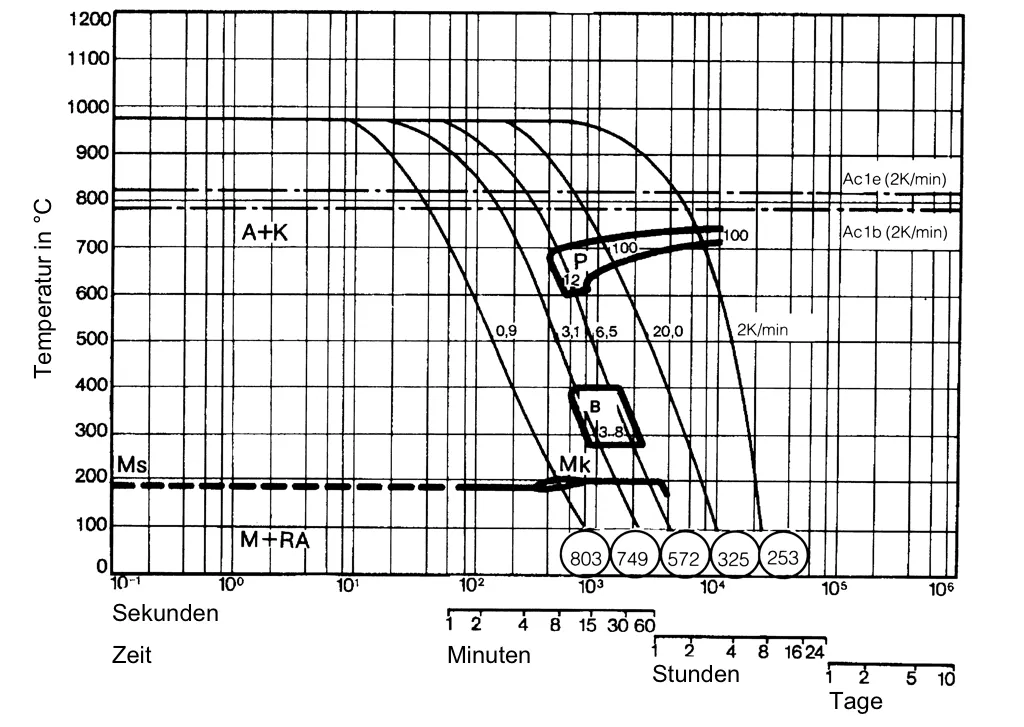

ZTU-Schaubild für kontinuierliche Abkühlung
Austenitisierungstemperatur: 980°C, Haltedauer: 30 Minuten- ○ Härte in HV
- 3 . . . 100 Gefügeanteile in %
- 0,9 . . . 20,0 Abkühlungsparameter,
d. h. Abkühlungsdauer von 800 – 500 °C in s x 10-2 - 2K/mins ......Abkühlungsgeschwindigkeit
in K/min im Bereich von 800–500°C - Mk .....Korngrenzenmartensit
- B........Bainit

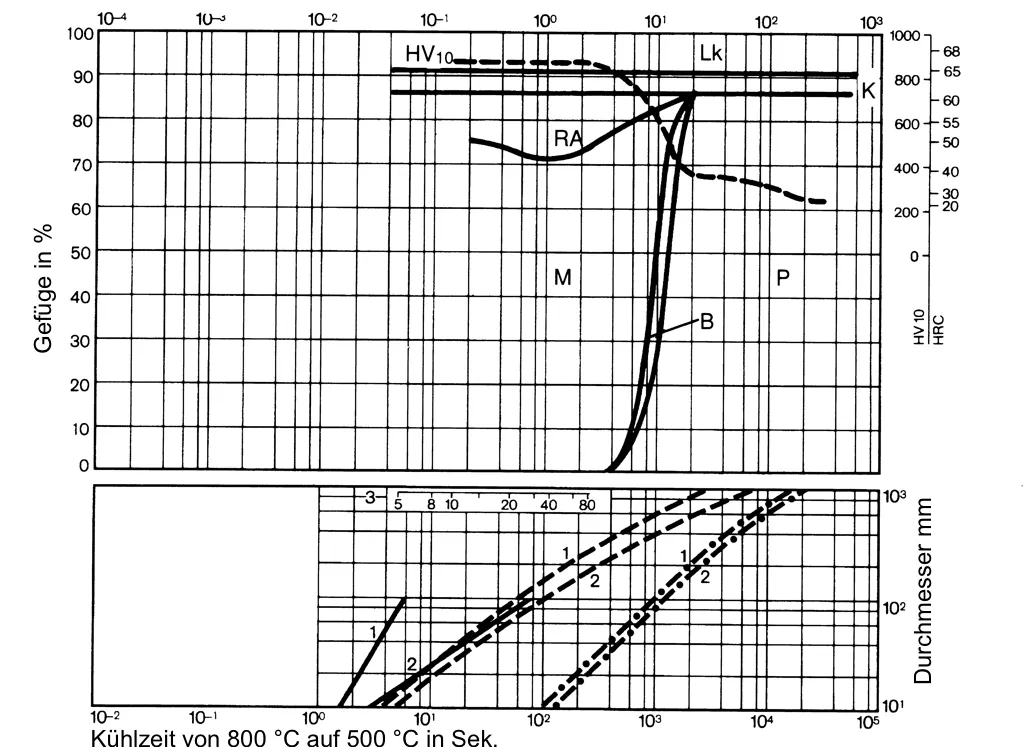

Gefügemengenschaubild
Abkühlungsparameter λ- Lk .... Ledeburitkarbid
- B ...... Bainit
- - Wasserkühlung
- – – – Ölabkühlung
- – • – Luftabkühlung
- 1 ...... Werkstückrand
- 2 ...... Werkstückzentrum
- 3 ...... Jominy Probe: Abstand von der Stirnfläche

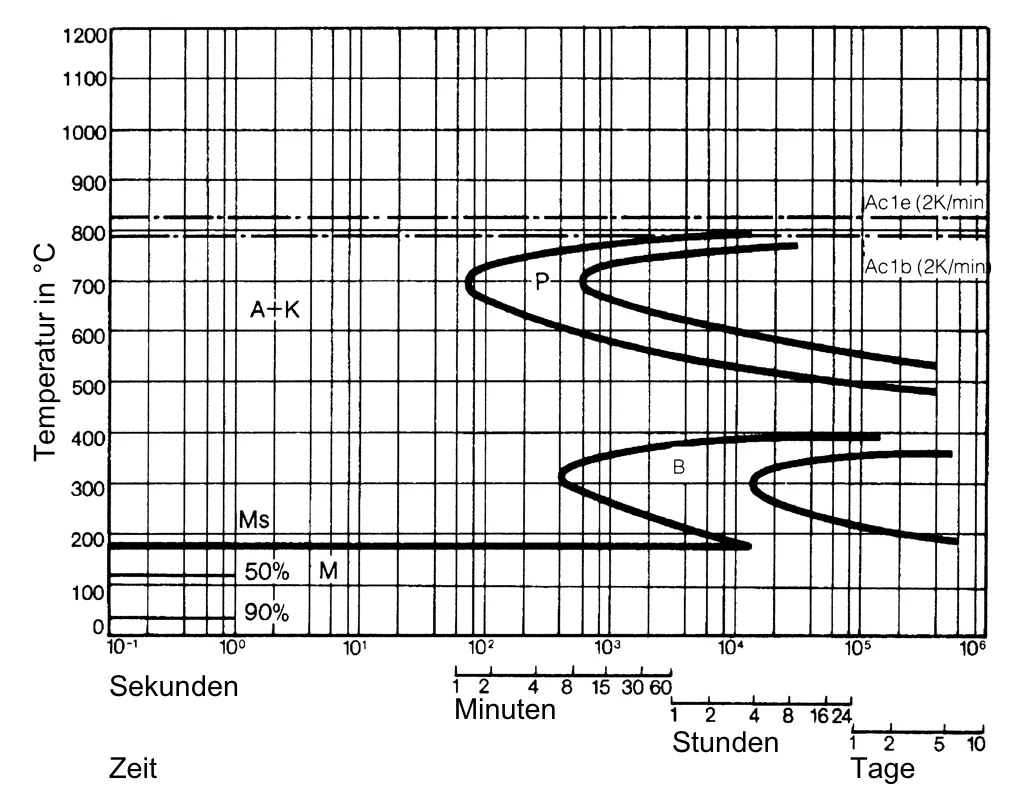

Isothermisches ZTU-Schaubild

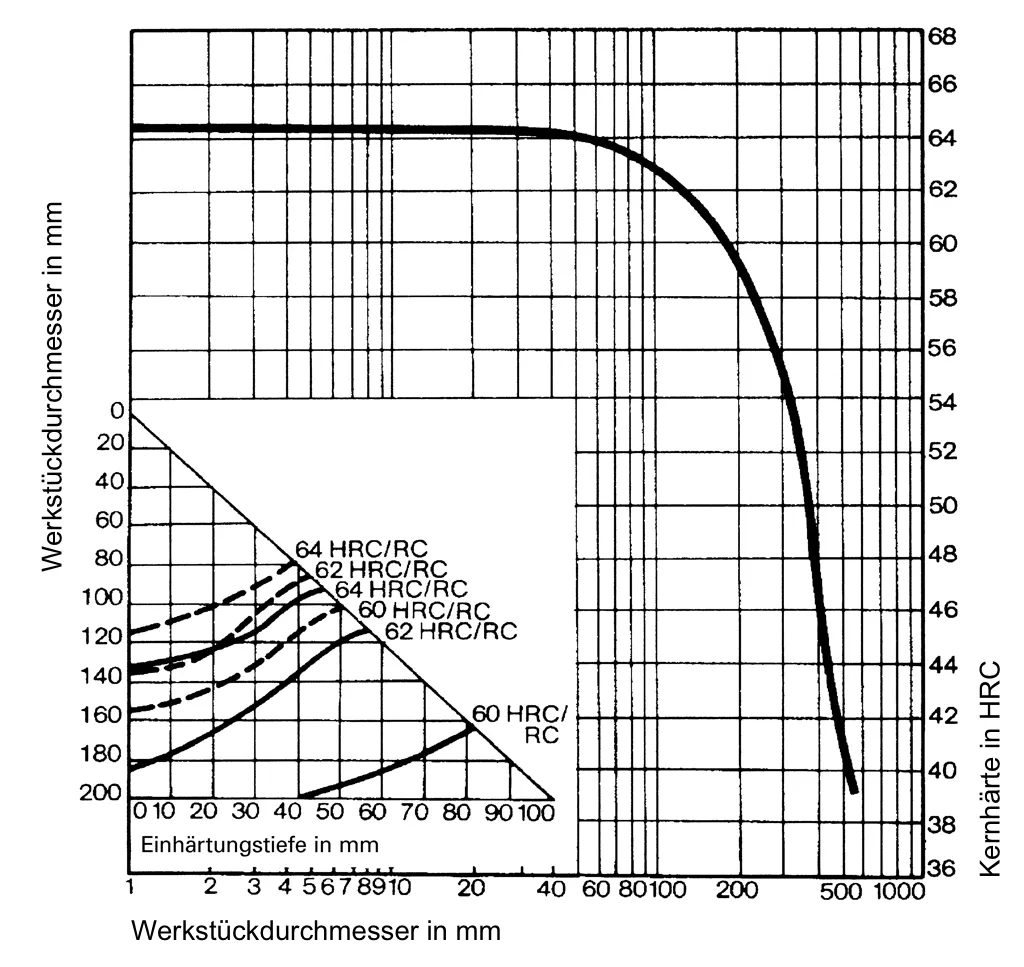

Austenitisierungstemperatur: 980°C, Haltedauer: 30 MinutenAbhängigkeit der Kernhärte und der Einhärtetiefe vom Werkstückdurchmesser
- Härtetemperatur: 950°C
- Härtemittel:
- Öl
– – – Luft
Achtung!
Einige Funktionen unseres Webshops werden von Ihrer aktuellen Browser-Version nicht unterstützt.
Wir empfehlen Ihnen eine Aktualisierung Ihres Browsers oder die Verwendung eines anderen Browsers.
