Stahllexikon
1.2767 45 NiCrMo 16

AFNOR 435 NCD 5

Chemische Zusammensetzung %
C Si Mn Cr Mo Ni
max. 0,5 0,4 0,5 1,5 0,35 4,3
min. 0,4 0,1 0,2 1,2 0,15 3,8

Werkzeugstahl für hochbeanspruchte Massivprägewerkzeuge, Kalteinsenkwerkzeuge, Kaltscherenmesser sowie zur Herstellung von Kunststoffformen.

Diesen Werkstoff erhalten Sie bei uns als Präzisionsflachstahl (Standard- und Sonderabmessungen), VarioPlan, VarioRond und als Rohmaterialzuschnitt.

1.2767 erhalten Sie bei uns auch individuell nach Ihren Angaben als fertig bearbeitetes Zeichnungsteil.

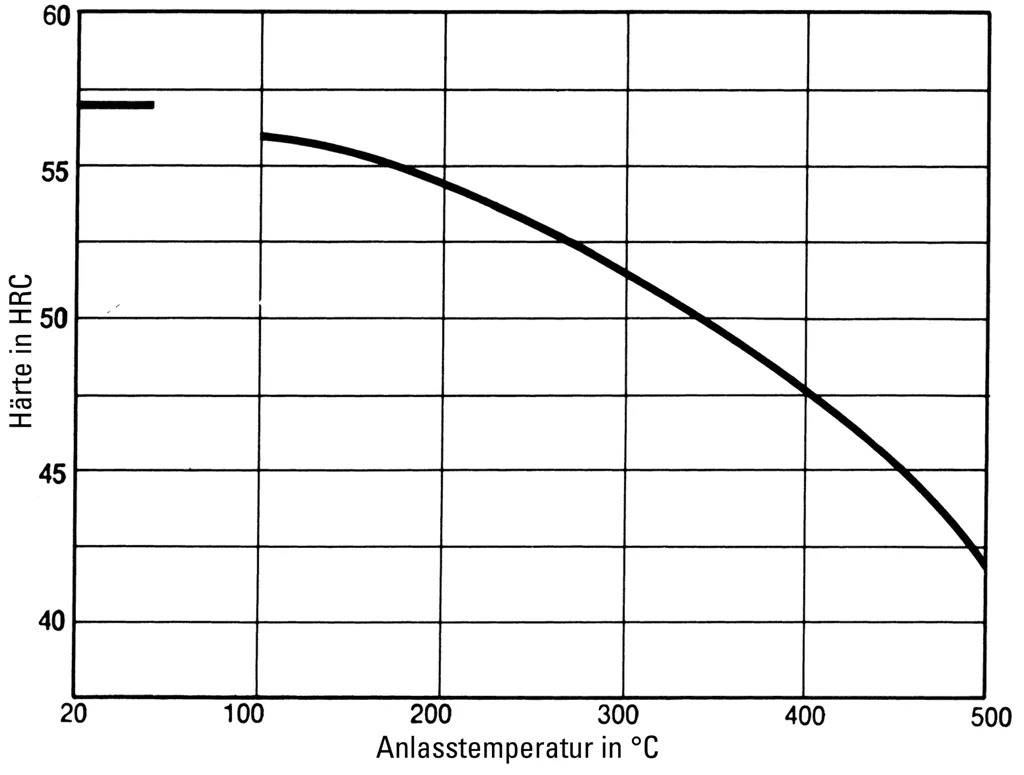

Anlassschaubild

Härtetemperatur: 850°C, Probequerschnitt: Vkt. 20mm

Anlassschaubild für Werkzeugstahl 1.2767 (45NiCrMo16) bei Härtetemperatur 850°C

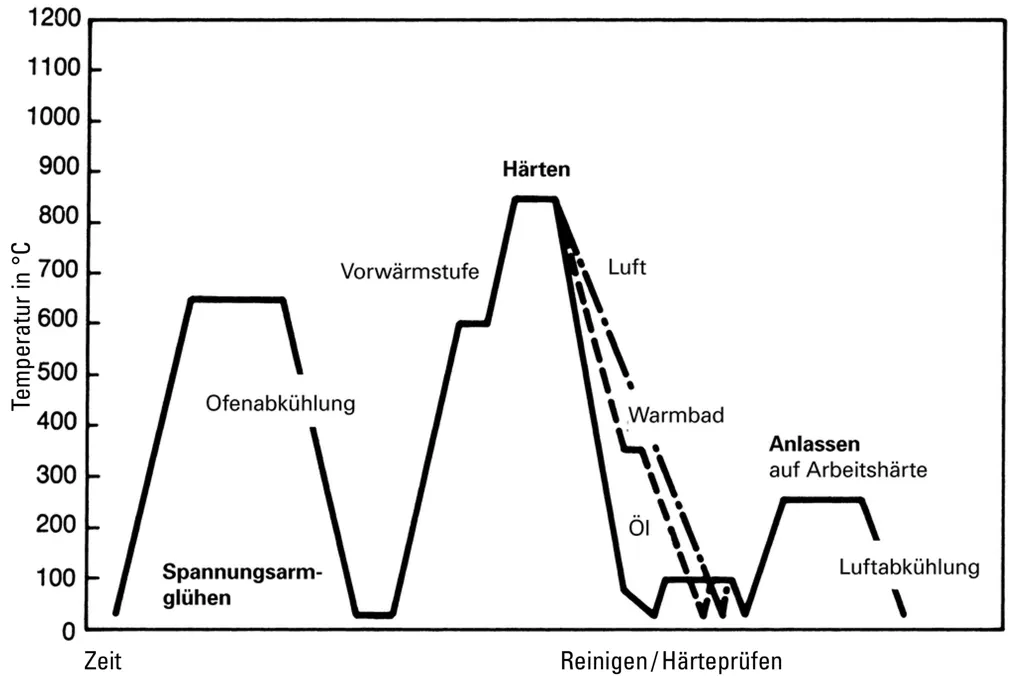

Wärmebehandlungsschema
Wärmebehandlungsschema für Werkzeugstahl 1.2767 mit optimalen Temperatur-Zeit-Verläufen

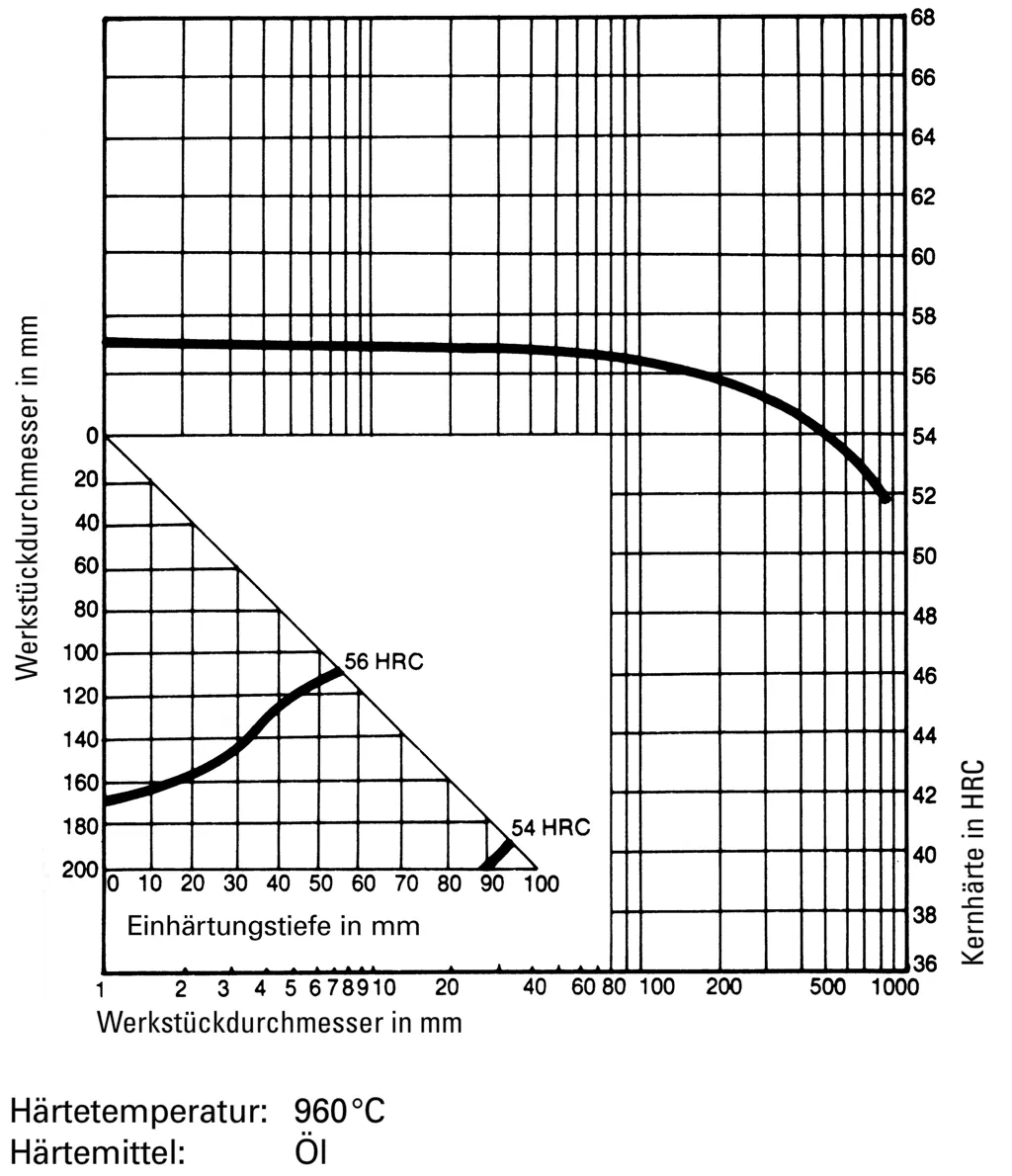

Abhängigkeit der Kernhärte und der Einhärtetiefe vom Werkstückdurchmesser
Kernhärte und Einhärtetiefe des Werkzeugstahls 1.2767 in Abhängigkeit vom Durchmesser

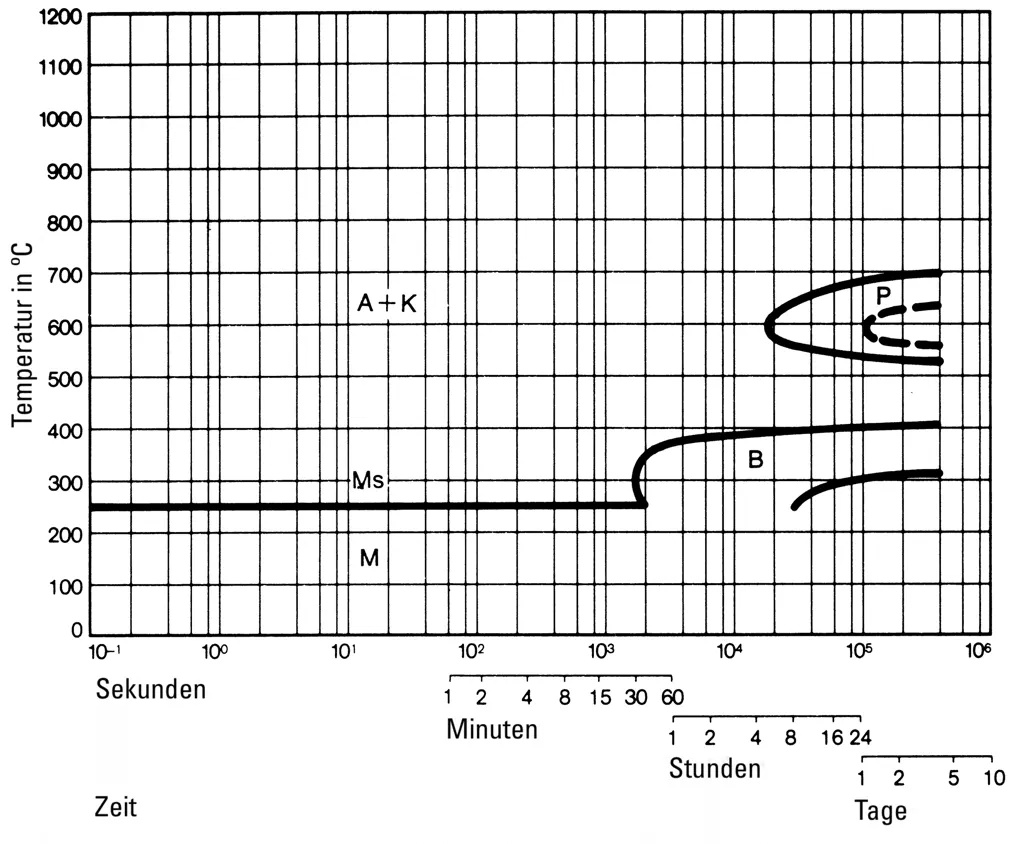

Isothermisches ZTU-Schaubild

Austenitisierungstemperatur: 840°C, Haltedauer: 15 Minuten

Isothermisches ZTU-Schaubild des Werkzeugstahls 1.2767 bei 840°C

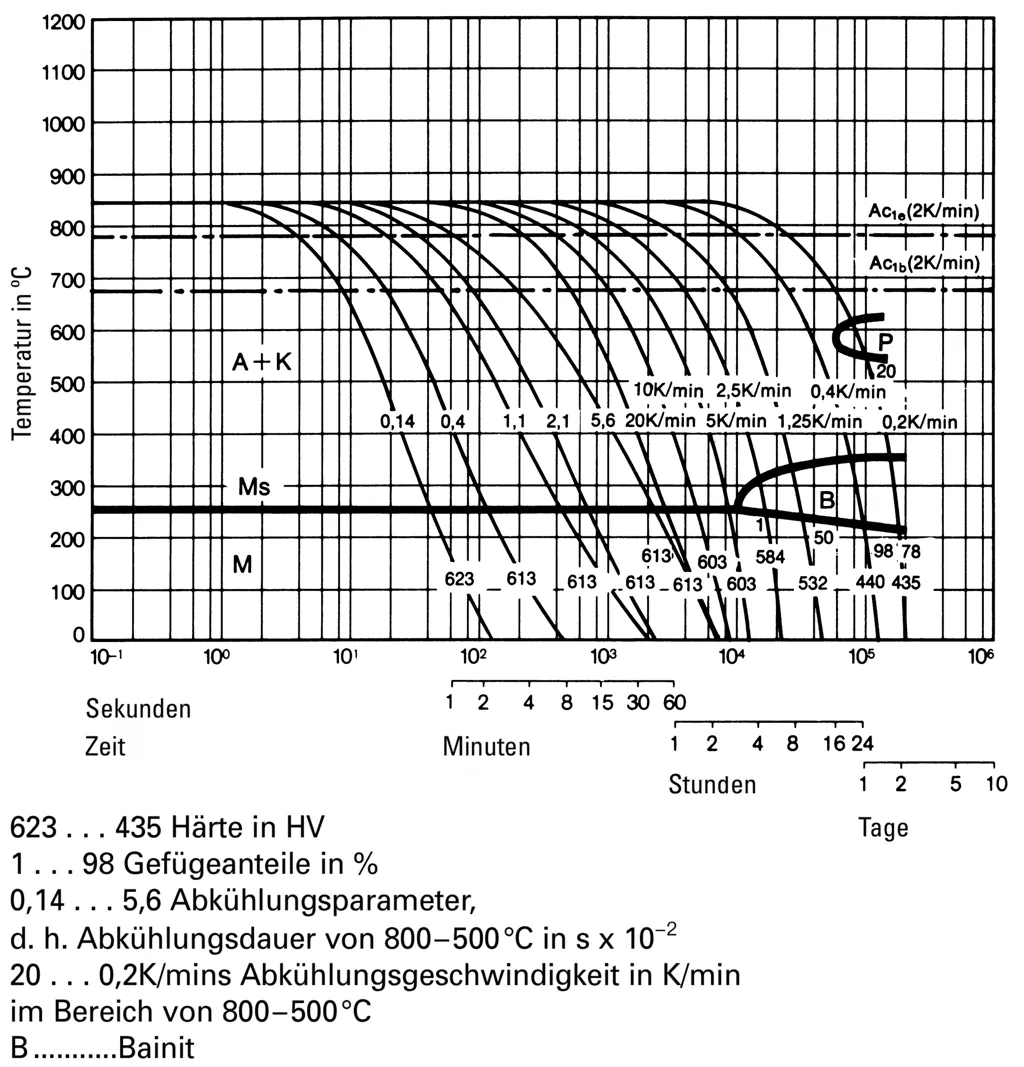

ZTU-Schaubild für kontinuierliche Abkühlung

Austenitisierungstemperatur: 840°C, Haltedauer: 15 Minuten

ZTU-Schaubild für kontinuierliche Abkühlung des Werkzeugstahls 1.2767 bei 840°C

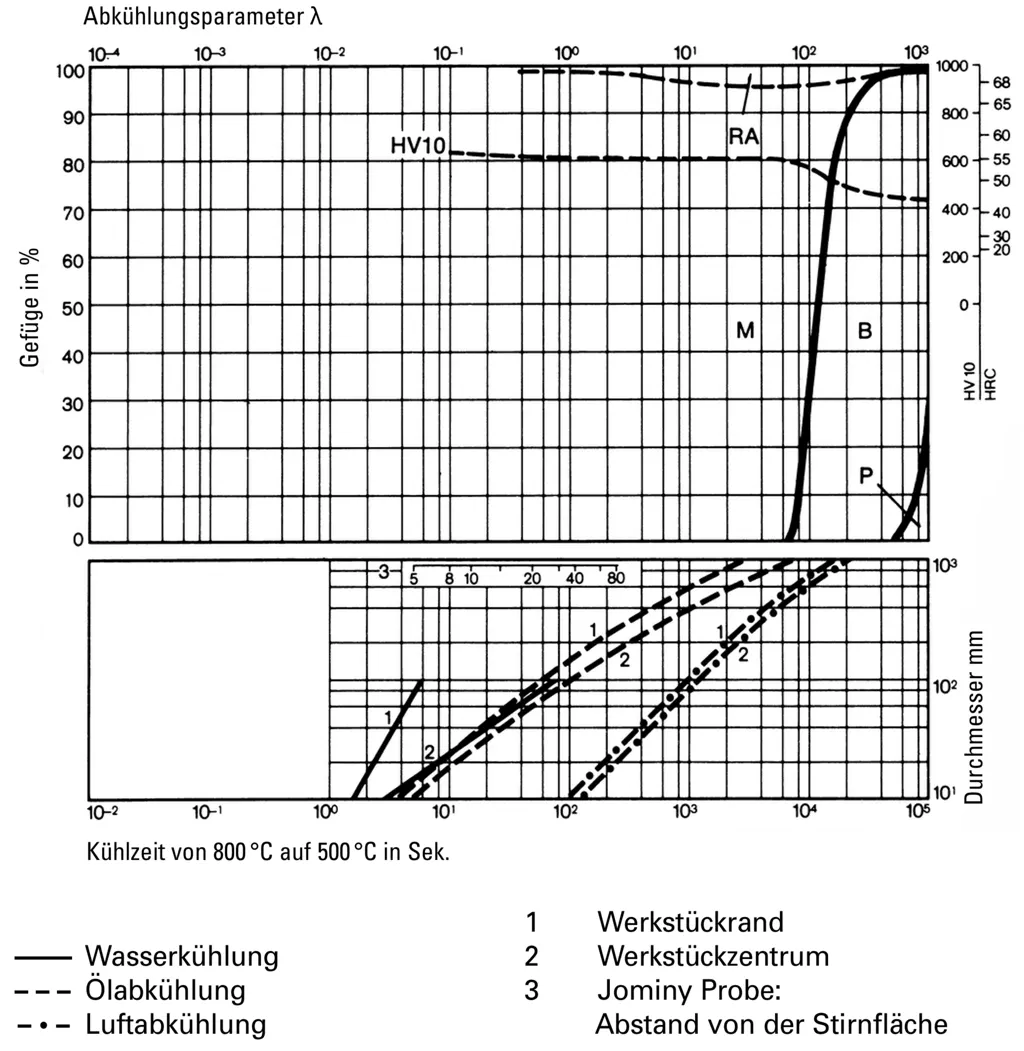

Gefügemengenschaubild
Gefügemengenschaubild des Werkzeugstahls 1.2767 mit Phasenverteilung
Werkstoffinfo

Downloads

1.2767 45 NiCrMo 16

Werkzeugstahl für hochbeanspruchte Massivprägewerkzeuge, Kalteinsenkwerkzeuge, Kaltscherenmesser sowie zur Herstellung von Kunststoffformen.
