Daido DRM2

Werkstoffinfo
Chemische Zusammensetzung %
C Si Mn Cr Mo W V
Richtanalyse Gew.-% 0,6 0,3 0,5 5,5 2,4 1,0 1,0
Behandlungstemperaturen Härte
Warmumformung Glühen Härten Anlassen Geglüht Gehärtet
(bitte anfragen) 800 - 880°C
langsame Abkühlung (≤ 20°C/min)		 1.050 - 1.120°C
Abkühlung in Öl, Gas oder Salzbad		 550 - 620°C
min. 2x Anlassen, Luftabkühlung 		≤ 235 HBW 58 - 62 HRC
Physikalische Eigenschaften
Wärmeausdehnungskoeffizient [10-6/K] 20 - 100°C 20 - 200°C 20 - 300°C 20 - 400°C 20 - 500°C 20 - 600°C 20 - 700°C 20 - 800°C
11,0 11,4 11,8 12,1 12,3 12,6 12,4 12,9
Wärmeleitfähigkeit [W/mK] 25°C 200°C 300°C 400°C 500°C 600°C 700°C
23,3 26,9 27,9 29,0 28,8 29,2 29,6
Spezifische Wärme [J/kgK] 458 518 555 598 659 756 910

E-Modul = 210.000 MPa, Probe gehärtet bei 1.120°C, 2x angelassen bei 560°C

Mikrostruktur

DRM2

(in der Mitte des Stabes ∅ 100 mm)

Mikrostruktur des DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität im Stabzentrum Ø 100mm Mikroskopische Aufnahme: Optimierte Matrix-Struktur des Schnellstahls DRM2 in der Mitte eines 100mm Stabes 25 µm

Mikrostruktur

Konventioneller HSS

(Daido)

Mikrostruktur eines konventionellen Schnellarbeitsstahls zum Vergleich Mikroskopische Aufnahme: Gefügestruktur eines konventionellen Schnellarbeitsstahls von Daido mit typischer Karbidverteilung 25 µm

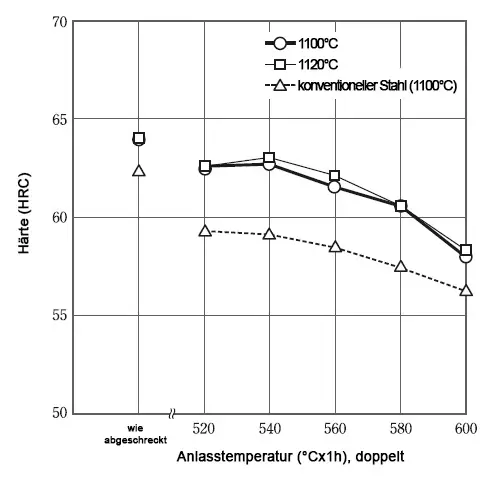

Anlassbehandlung

Probe: Vierkant 15 mm, Ölabschreckung, Anlassen mit Luftabkühlung

Anlassdiagramm für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Das Diagramm zeigt die Härte (HRC) des Stahls DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität in Abhängigkeit von der Anlasstemperatur. ≈ 1.100°C (empf.) 1.120°C konv. HSS (1.100°C) 520 540 560 580 600 Anlasstemperatur [°C], zweifach angelassen, je Härte [HRC] 70 65 60 55 50 wie abgeschreckt

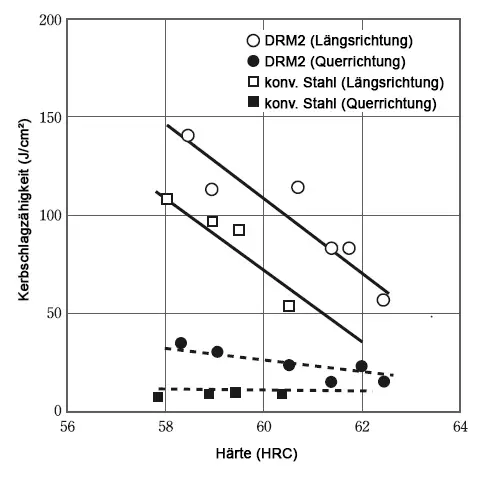

Kerbschlagzähigkeit

Proben: entnommen aus Stabstahl, im Zentrum des ∅ 100 mm, gekerbte U-Probe

Diagramm zur Kerbschlagzähigkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Das Diagramm vergleicht die Zähigkeit (J/cm²) von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität mit konventionellem Schnellarbeitsstahl in Abhängigkeit von der Härte (HRC). Härte [HRC] Kerbschlagzähigkeit [J/cm2] 200 150 100 50 0 56 58 60 62 64 DRM2 (Längsrichtung) DRM2 (Querrichtung) konv. HSS (Längsrichtung) konv. HSS (Querrichtung)
Wärmebehandlung
Härten Anlassen
DRM2 1.120°C, ölgehärtet 540 - 600°C, zweifach angelassen
konventioneller HSS 1.120°C, ölgehärtet 540 - 600°C, zweifach angelassen

Brandrissbeständigkeit

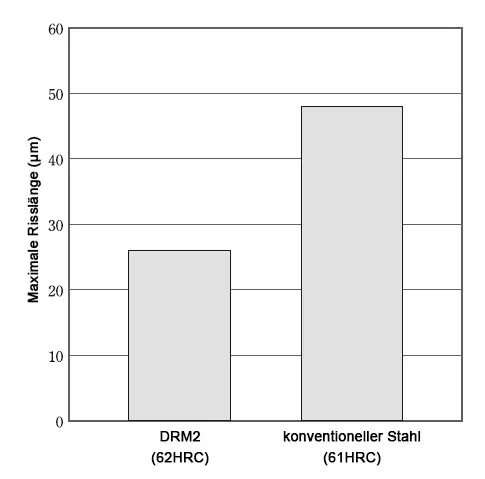

Diagramm zur Brandrissbeständigkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Ein Balkendiagramm, das die Anzahl der Risse nach thermischen Zyklen für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität im Vergleich zum Stahl 1.3343 zeigt. DRM2 (62HRC) konv. HSS (61HRC) Maximale Risslänge [μm] 60 0 10 20 30 40 50
Wärmebehandlung
Härten Anlassen
DRM2 1.120°C, ölgehärtet 560°C, zweifach angelassen
konventioneller HSS 1.140°C, ölgehärtet 560°C, zweifach angelassen
Testmethode Induktive Erwärmung 20 ↔ 700°C (1.000 Zyklen)

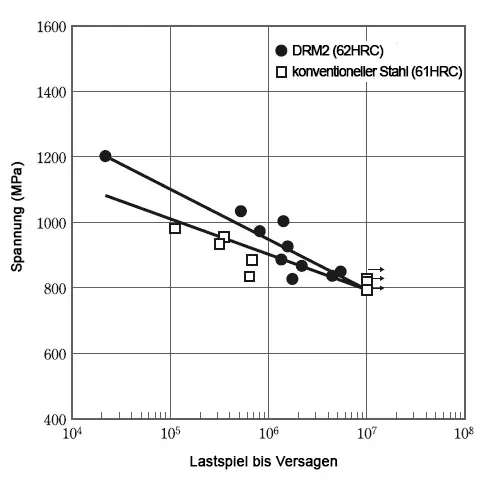

Dauerfestigkeit / Materialermüdung

Proben: aus dem Zentrum eines Stabstahls ∅ 100 mm

Wöhlerkurve zur Dauerfestigkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Wöhlerdiagramm, das die Biegespannung gegen die Anzahl der Lastwechsel für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität im Vergleich zu konventionellem Schnellarbeitsstahl darstellt. → → → Spannung [MPa] 1.600 1.400 1.200 1.000 800 600 400 Lastspiele bis Versagen 10 4 10 5 10 6 10 7 10 8 DRM2 (62HRC) konv. HSS (61HRC)
Wärmebehandlung
Härten Anlassen
DRM2 (62 HRC) 1.120°C, ölgehärtet 560°C, zweifach angelassen
konventioneller HSS 1.140°C, ölgehärtet 560°C, zweifach angelassen
Testmethode Wöhlerversuch bei Raumtemperatur

Härtbarkeit

Einfluss der Abkühlgeschwindigkeit auf die Zähigkeit

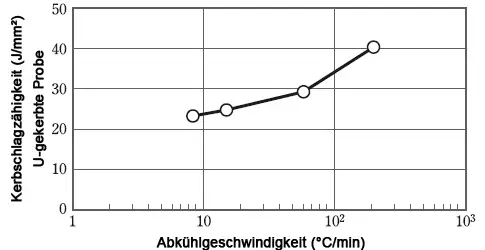

Diagramm Härtbarkeit: Kerbschlagzähigkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Das Diagramm zeigt die Kerbschlagzähigkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität in Abhängigkeit von der Härte. Kerbschlagzähigkeit [J/mm2] U-gekerbte Probe Abkühlgeschwindigkeit[°C/min] 50 40 30 20 10 0 1 10 10 2 10 3

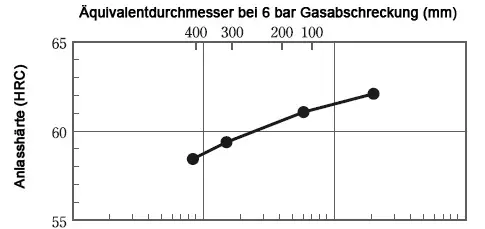

Diagramm Härtbarkeit: Anlasshärte von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Das Diagramm zeigt die Anlasshärte von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität nach dem Härten. Äquivalentdurchmesser bei 6 bar Gasabschreckung [mm] Anlasshärte [HRC] 65 60 55 400 300 200 100
Wärmebehandlung
Härten Anlassen
DRM2 1.120°C, 200°C/min
entsprechend Ölhärtung		 560°C, zweifach angelassen

Dimensionsänderung beim Härten

Proben: Stabstahl ∅ 36 mm x 60 mm Länge

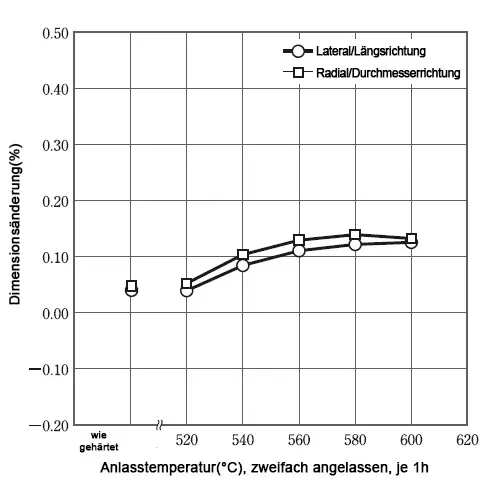

Diagramm zur Dimensionsänderung von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität beim Härten Das Diagramm zeigt die prozentuale Längen- und Durchmesseränderung von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität nach dem Härten im Salzbad. 0,2 0,1 0 -0,1 -0,2 relative Dimensionsänderung [%] 0,5 0,4 0,3 wiegehärtet Anlasstemperatur [°C], zweifach angelassen 520 540 560 580 600 620 Lateral/Längsrichtung Radial/Durchmesserrichtung
Wärmebehandlung
Härten
DRM2 1.120°C,
im Salzbad gehärtet

Anlassbeständigkeit

Proben: Stabstahl ∅ 100 mm x 60 mm Länge

Diagramm zur Anlassbeständigkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Das Diagramm zeigt die Anlassbeständigkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität. ≈ gehärtet &angelassen 70 65 60 55 50 45 40 35 30 1 10 Haltezeit bei 650°C [h] Härte [HRC] DRM2 konv. HSS
Wärmebehandlung
Härten Anlassen
DRM2 1.120°C,
ölgehärtet		 580°C, zweifach angelassen
konventioneller HSS 1.120°C,
ölgehärtet		 610°C, zweifach angelassen

Warmhärte



Warmhärte von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Das Diagramm zeigt die Warmhärte (HRC) von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität bei erhöhten Temperaturen im Vergleich zu konventionellem Schnellarbeitsstahl. 0 200 400 600 800 800 700 600 500 400 300 Härte [HRC] Testtemperatur [°C] DRM2 konv. HSS
Wärmebehandlung
Härten Anlassen
DRM2 1.120°C,
ölgehärtet		 560°C, zweifach angelassen
konventioneller HSS 1.120°C,
ölgehärtet		 560°C, zweifach angelassen

Härteverfahren

Salzbad

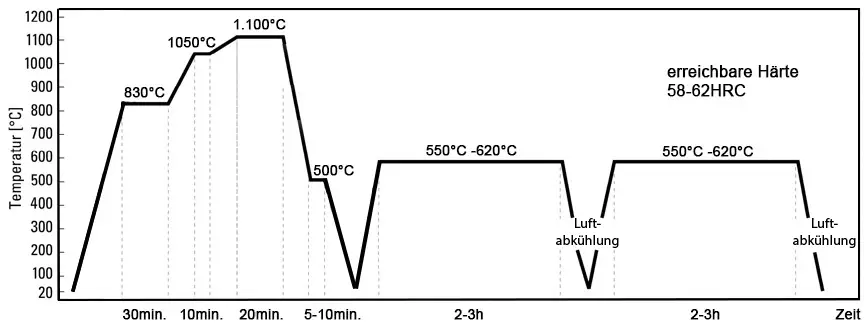

Härteverfahren im Salzbad für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Diagramm des empfohlenen Härteverfahrens im Salzbad für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität. Der Prozess umfasst Vorwärmstufen, Austenitisieren, Abschrecken und Anlassen. 1.200 1.100 1.000 900 800 700 600 500 400 300 200 100 20 30min. 10min. 20min. 5-10min. 2-3h 2-3h Zeit 1.100°C 1.050°C 830°C 500°C 550°C - 620°C 550°C - 620°C erreichbare Härte 58 - 62 HRC Luft- abkühlung Luft- abkühlung Temperatur [°C] 30 - 40 30 - 40 20 - 25 16 - 20 10 - 16 8 - 10 über 100 bis 100 bis 60 bis 37,5 bis 25 bis 12 Haltezeiten[min.] Dicke[mm] empf. Haltezeiten Umwandlungstemperaturen: AC1 = 830°C; Ms = 175°C empfohlene Härtetemperatur DRM2 = 1.050 - 1.120°C

Vakuum

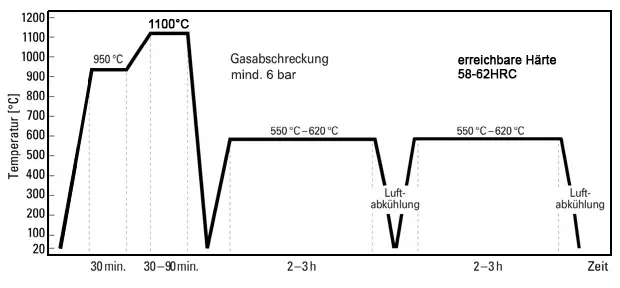

Härteverfahren im Vakuum für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Diagramm des empfohlenen Härteverfahrens im Vakuumofen für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität. 1.200 1.100 1.000 900 800 700 600 500 400 300 200 100 20 Temperatur [°C] 30min. 30-90min. 2-3h Zeit 950°C 1100°C 550°C - 620°C 550°C - 620°C erreichbare Härte 58 - 62 HRC Luft- abkühlung Luft- abkühlung Gasabschreckungmind. 6 bar 2-3h empf. Haltezeiten Dicke[mm] Haltezeiten[min.] bis 60 bis 100und darüber 20 - 30pro 25mmDicke 10 - 20pro 25mmDicke Umwandlungstemperaturen: AC1 = 830°C; Ms = 175°C empfohlene Härtetemperatur DRM2 = 1.050 - 1.120°C

Salzbad

Mobiles Diagramm des empfohlenen Härteverfahrens im Salzbad für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Vereinfachtes Diagramm des empfohlenen Härteverfahrens im Salzbad. 1.200 100 20 Zeit 1.100°C 1.050°C 830°C 550°C - 620°C 550°C - 620°C erreichbare Härte 58 - 62 HRC Temperatur [°C] 500°C Luft-- abkühlung Luft-- abkühlung 30min. 10min. 20min. 5-10min. 2-3h 2-3h

Umwandlungstemperaturen AC1= 830°C; Ms = 175°C
empfohlene Härtetemperatur DRM2 = 1.050 - 1.120°C

empfohlene Haltezeiten
Dicke
[mm]		Haltezeiten
[min.]
bis 128 - 10
bis 2510 - 16
bis 37,516 - 20
bis 6020 - 25
bis 10030 - 40
über 10030 - 40

Vakuum

Mobiles Diagramm des empfohlenen Härteverfahrens im Vakuum für DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Vereinfachtes Diagramm des empfohlenen Härteverfahrens im Vakuumofen. 1.200 100 20 Temperatur [°C] Zeit 950°C 1.100°C 550°C - 620°C 550°C - 620°C erreichbare Härte 58 - 62 HRC Luft- abkühlung Luft- abkühlung Gasabschreckung min. 6 bar 2-3h 30min. 30-90min. 2-3h

Umwandlungstemperaturen AC1= 830°C; Ms = 175°C
empfohlene Härtetemperatur DRM2 = 1.050 - 1.120°C

empfohlene Haltezeiten
Dicke
[mm]		Haltezeiten
[min.]
bis 6020 - 30
pro 25 mm
Dicke
bis 100
und darüber		10 - 20
pro 25 mm
Dicke

Nitrieren

Nitrieren des Matrix-Schnellstahls DRM2 Mikroskopische Aufnahme: Mikrostruktur einer nitrierten Oberfläche nach dem PS-Verfahren von Daido Amistar 200 µm

Beispiel der Mikrostruktur einer nitrierten Oberfläche nach dem PS-Verfahren von Daido Amistar.

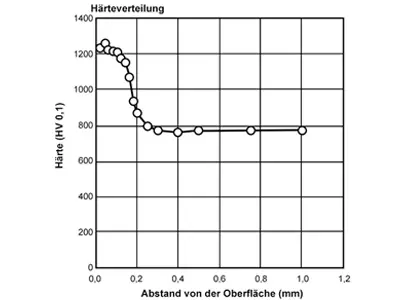

Härteverteilung nach dem Nitrieren

Härteverteilung von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität nach dem Nitrieren Das Diagramm zeigt den Härteverlauf (HV) in Abhängigkeit vom Randabstand (mm) nach dem Nitrieren des Stahls DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität. Härteverteilung 0 0,2 0,4 0,6 0,8 1 1,2 Härte (HV 0,1) Abstand von der Oberfläche [mm] 1.400 1.200 1.000 800 600 400 200 0

Die Oberflächenhärte erreicht hier 1.250 HV mit NHD = 0,2 mm.

Bohrbarkeit

Proben: Stabstahl ∅ 100 mm x 60 mm Länge

Diagramm zur Bohrbarkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität Das Diagramm zeigt die Bohrbarkeit von DRM2 Matrix-Schnellarbeitsstahl in ESU-Qualität. Schnittgeschwindigkeit [m/min.] Schnittlänge [mm] 10 10 2 10 3 10 4 100 1 10 Werkstoff: wie geglüht, Werkzeug: NACHI SD (unbeschichtet) ø5mm, Zylinderschaftbohrer, Vorschub: 0,15mm/U, Bohrtiefe: 20mm, Kühlmittel: ohne DRM2 konv. HSS

Angegeben sind stets repräsentative technische Werte auf Grundlage unserer Untersuchungen. Sie stellen, wenn nicht anders angegeben, keine Garantien dar. Bitte lassen Sie sich im Einzelfall beraten.
